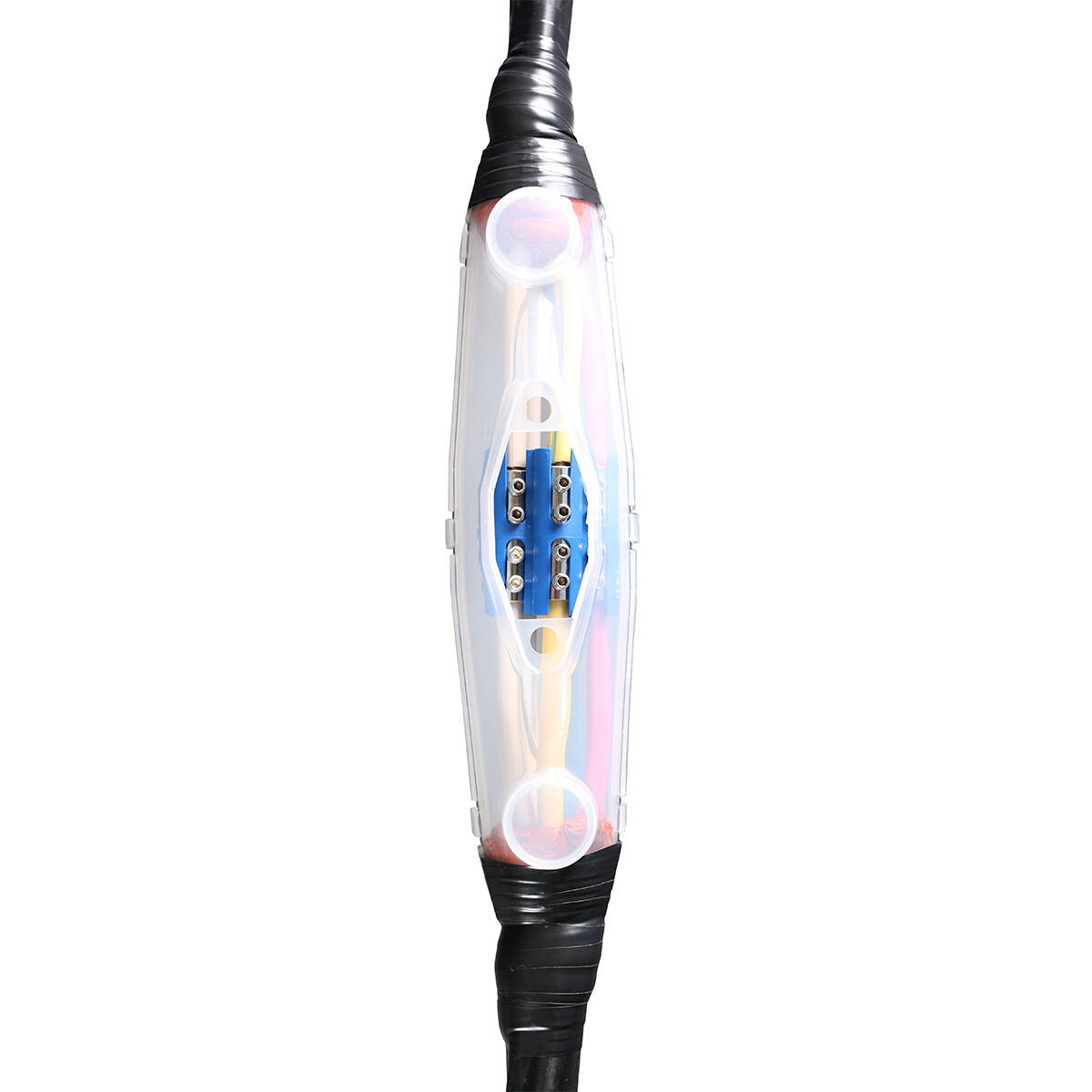

Заливные соединительные муфты МКС

В тренде

тип:

МКС (муфта заливная на напряжение до 1кВ)

  • Предназначены для соединения силовых кабелей:
    • с пластмассовой изоляцией (ПВХ/СПЭ)
    • с броней или без брони
    • на напряжение до 1 кВ
  • Состав муфты:
    • двухкомпонентный быстрозастывающий полиуретановый компаунд
    • пластиковый прозрачный корпус
    • блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
    • пружины постоянного давления ППД (в муфтах на броню МКС(б))
    • проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
    • лента-герметик
    • изоляционная лента ПВХ
    • наждачная бумага
    • латексные защитные перчатки монтажника
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
  • Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
  • Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
  • Также для соединения жил возможно использование гильз под опрессовку
  • В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
  • Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
  • Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
  • Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
  • Полная герметичность соединения за счет использования гидрофобного компаунда
  • Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
  • Время застывания компаунда при комнатной температуре не более 2 часов
  • Выпускается по ТУ 3599-057-97284872-2014
Сопроводительная документация
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 1  год
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 30  лет
Вопросы и ответы Сопутствующие товары Подбор аналогов по продукции Raychem
@name
draw
SKU товарные позиции кратность ед.изм РРЦ (руб.)
МКС-1 (КВТ) 1
шт
2600.51
МКС-2 (КВТ) 1
шт
4696.36
МКС(б)-1 (КВТ) 1
шт
2727.85
МКС(б)-2 (КВТ) 1
шт
4935.59
МКС-1(Б) (КВТ) 1
шт
3084.56
МКС-2(Б) (КВТ) 1
шт
5583.46
МКС(б)-1(Б) (КВТ) 1
шт
3189.50
МКС(б)-2(Б) (КВТ) 1
шт
5825.24
SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
МКС-1 (КВТ) 1
картонная коробка
4680430017159 14 8 16 0.34 0.001792
МКС-2 (КВТ) 1
картонная коробка
4680430017166 20.5 11.5 22 0.65 0.005187
МКС(б)-1 (КВТ) 1
картонная коробка
4680430017173 14 8 16 0.395 0.001792
МКС(б)-2 (КВТ) 1
картонная коробка
4680430017180 20.5 11.5 22 0.704 0.005187
МКС-1(Б) (КВТ) 1
картонная коробка
4680430017197 14 8 16 0.4 0.001792
МКС-2(Б) (КВТ) 1
картонная коробка
4680430017203 20.5 11.5 22 0.806 0.005187
МКС(б)-1(Б) (КВТ) 1
картонная коробка
4680430017210 14 8 16 0.42 0.001792
МКС(б)-2(Б) (КВТ) 1
картонная коробка
4680430017227 20.5 11.5 22 0.86 0.005187
SKU товарные позиции L (мм) B (мм) H (мм)
МКС-1 (КВТ) 190 43 46
МКС-2 (КВТ) 275 58 62
МКС(б)-1 (КВТ) 190 43 46
МКС(б)-2 (КВТ) 275 58 62
МКС-1(Б) (КВТ) 190 43 46
МКС-2(Б) (КВТ) 275 58 62
МКС(б)-1(Б) (КВТ) 190 43 46
МКС(б)-2(Б) (КВТ) 275 58 62
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
МКС-1 (КВТ)
Соединительная
заливная
1
1.5/ 2.5/ 4/ 6
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
без брони
МКС-2 (КВТ)
Соединительная
заливная
1
6/ 10/ 16/ 25
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
без брони
МКС(б)-1 (КВТ)
Соединительная
заливная
1
1.5/ 2.5/ 4/ 6
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
с броней
МКС(б)-2 (КВТ)
Соединительная
заливная
1
6/ 10/ 16/ 25
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
с броней
МКС-1(Б) (КВТ)
Соединительная
заливная
1
1.5/ 2.5/ 4/ 6
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
без брони
МКС-2(Б) (КВТ)
Соединительная
заливная
1
6/ 10/ 16/ 25
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
без брони
МКС(б)-1(Б) (КВТ)
Соединительная
заливная
1
1.5/ 2.5/ 4/ 6
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
с броней
МКС(б)-2(Б) (КВТ)
Соединительная
заливная
1
6/ 10/ 16/ 25
5/ 3/ 4
Пластмассовая
В кабельных каналах и грунте
с броней
