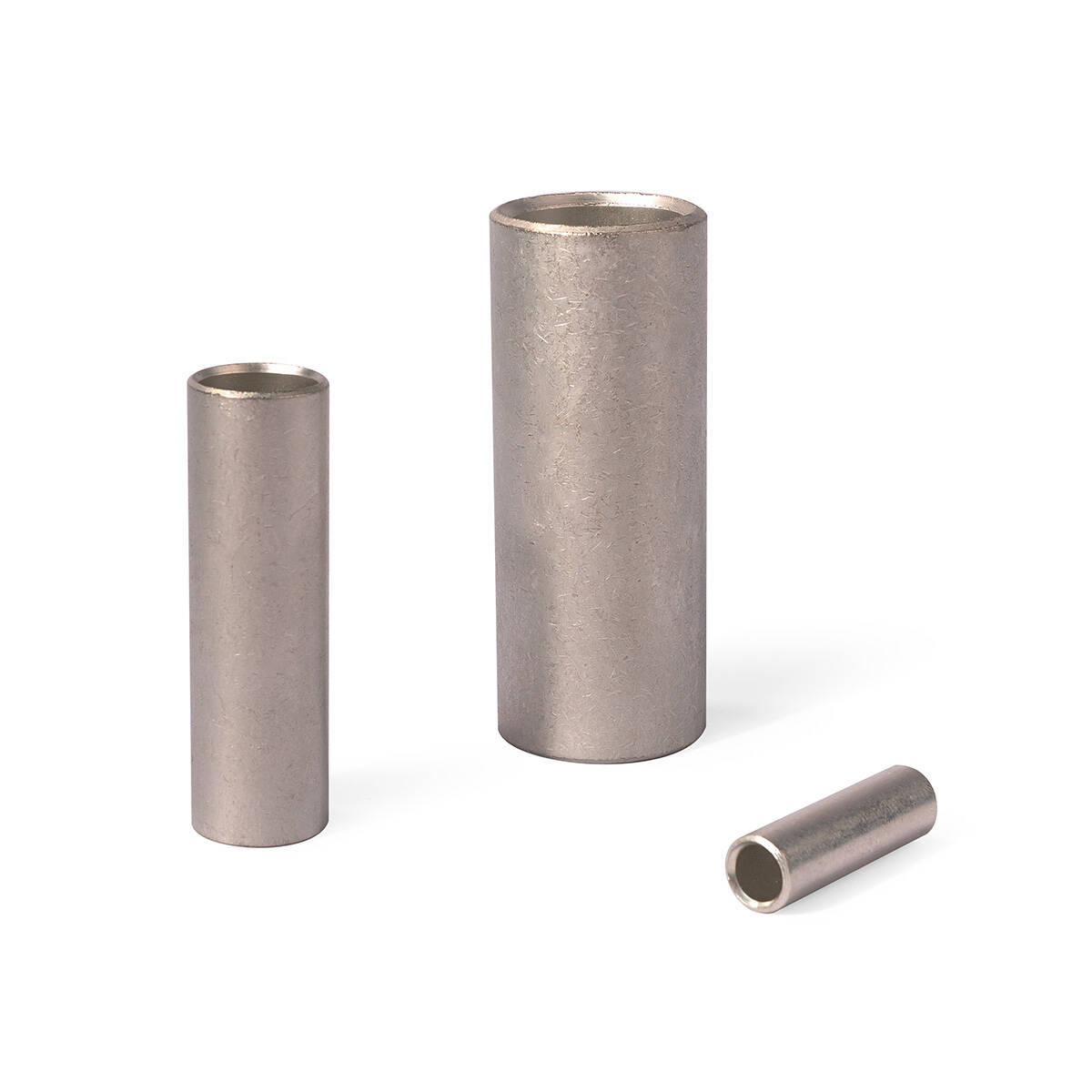

Гильзы медные луженые под опрессовку по ГОСТ 23469.3-79

тип:

ГМЛ (ГОСТ 23469.3-79)

  • Пред­наз­на­че­ны для соединения опрессовкой медных ка­бе­лей и про­во­дов
  • Материал: электротехническая медь мар­ки М2
  • Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
  • Рабочее напряжение: до 10 кВ
  • Гильзы имеют сквозную конструкцию
  • Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
  • Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
  • Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
  • Специальная серия высокоточных матриц MW-образной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
  • Комплексное решение от производителя:
Сопроводительная документация
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
ГМЛ 1.5-1.8 (КВТ) 100
шт
10.06
ГМЛ 2.5-2.6 (КВТ) 100
шт
10.06
ГМЛ 4-3 (КВТ) 100
шт
9.79
ГМЛ 6-4 (КВТ) 100
шт
14.78
ГМЛ 10-5 (КВТ) 100
шт
29.17
ГМЛ 16-6 (КВТ) 100
шт
33.60
ГМЛ 25-7 (КВТ) 100
шт
48.04
ГМЛ 25-8 (КВТ) 100
шт
56.10
ГМЛ 35-9 (КВТ) 100
шт
75.65
ГМЛ 50-11 (КВТ) 100
шт
91.72
ГМЛ 70-13 (КВТ) 50
шт
113.08
ГМЛ 95-15 (КВТ) 25
шт
196.42
ГМЛ 120-17 (КВТ) 25
шт
282.22
ГМЛ 150-19 (КВТ) 25
шт
372.34
ГМЛ 185-21 (КВТ) 25
шт
442.32
ГМЛ 240-24 (КВТ) 10
шт
706.31

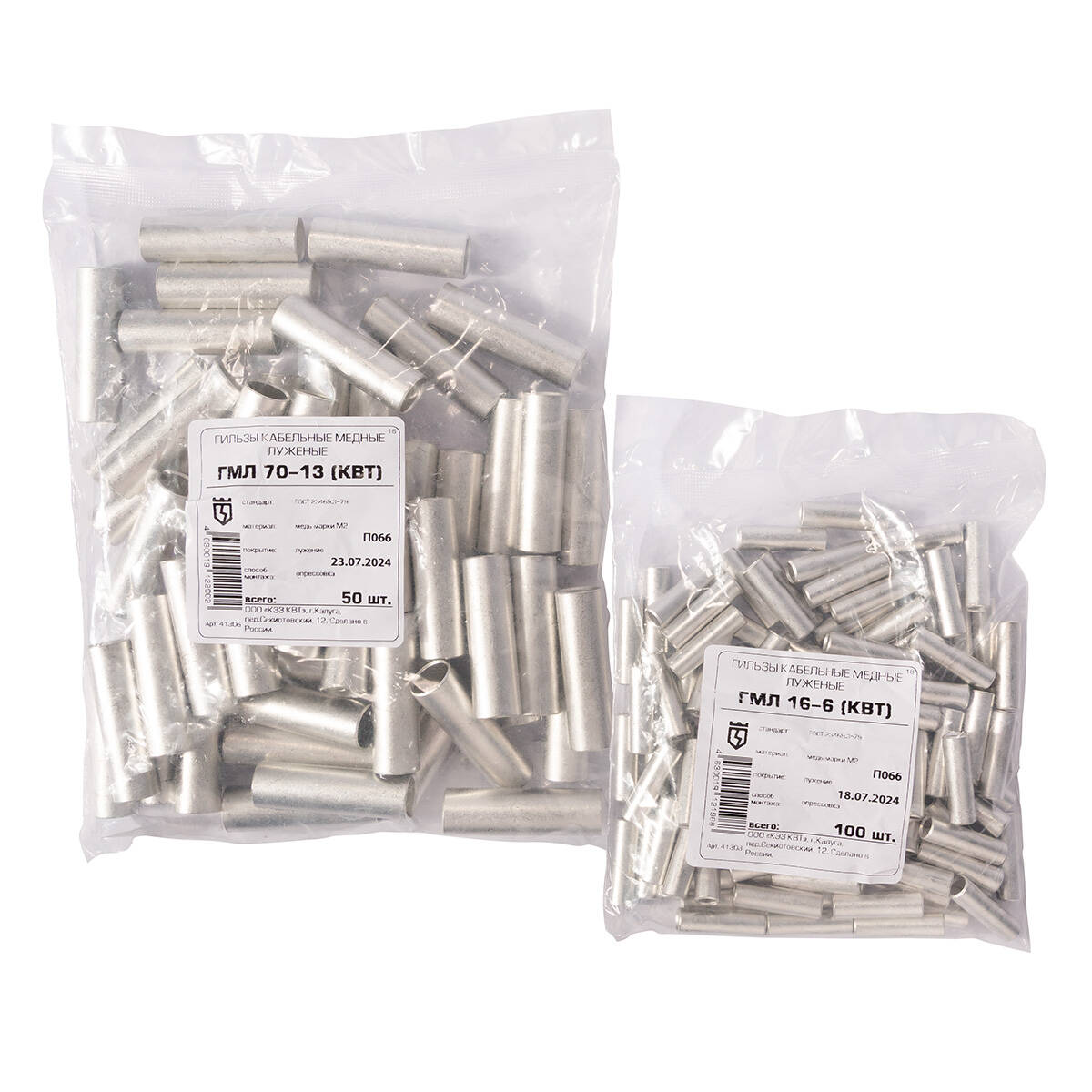

SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
ГМЛ 1.5-1.8 (КВТ) 100
п/э пакет
4630019121876 11 7 0.2 0.084 1.5E-5
ГМЛ 2.5-2.6 (КВТ) 100
п/э пакет
4630019121890 11.5 10.5 0.2 0.194 2.4E-5
ГМЛ 4-3 (КВТ) 100
п/э пакет
4630019121913 10 12 0.3 0.168 3.6E-5
ГМЛ 6-4 (КВТ) 100
п/э пакет
4630019121937 12 10 2 0.34 0.00024
ГМЛ 10-5 (КВТ) 100
п/э пакет
4630019121951 14 14 3 0.71 0.000588
ГМЛ 16-6 (КВТ) 100
п/э пакет
4630019121968 13 13 3 0.82 0.000507
ГМЛ 25-7 (КВТ) 100
п/э пакет
4680430041055 11 11.5 7 1.15 0.000886
ГМЛ 25-8 (КВТ) 100
п/э пакет
4630019121975 20 18 3 1.4 0.00108
ГМЛ 35-9 (КВТ) 100
п/э пакет
4630019121982 21 18 4 1.87 0.001512
ГМЛ 50-11 (КВТ) 100
п/э пакет
4630019121999 20 17 6 2.3 0.00204
ГМЛ 70-13 (КВТ) 50
п/э пакет
4630019122002 21 13 4 1.49 0.001092
ГМЛ 95-15 (КВТ) 25
п/э пакет
4630019122019 21 14 4 1.44 0.001176
ГМЛ 120-17 (КВТ) 25
п/э пакет
4630019122026 21 21 4 1.98 0.001764
ГМЛ 150-19 (КВТ) 25
п/э пакет
4630019122033 22 12 5 2.7 0.00132
ГМЛ 185-21 (КВТ) 25
п/э пакет
4630019122040 21 12 8 2.96 0.002016
ГМЛ 240-24 (КВТ) 10
п/э пакет
4630019122057 23 11 3 2.08 0.000759
SKU товарные позиции Цвет изоляции L (мм) d (мм) d₁ (мм)
ГМЛ 1.5-1.8 (КВТ) 20 3 1.8
ГМЛ 2.5-2.6 (КВТ) 20 5 2.6
ГМЛ 4-3 (КВТ) 20 5 3
ГМЛ 6-4 (КВТ) 30 6 4
ГМЛ 10-5 (КВТ) 30 8 5
ГМЛ 16-6 (КВТ) 30 9 6
ГМЛ 25-7 (КВТ) 40 10 7
ГМЛ 25-8 (КВТ) 40 11 8
ГМЛ 35-9 (КВТ) 50 12 9
ГМЛ 50-11 (КВТ) 50 14 11

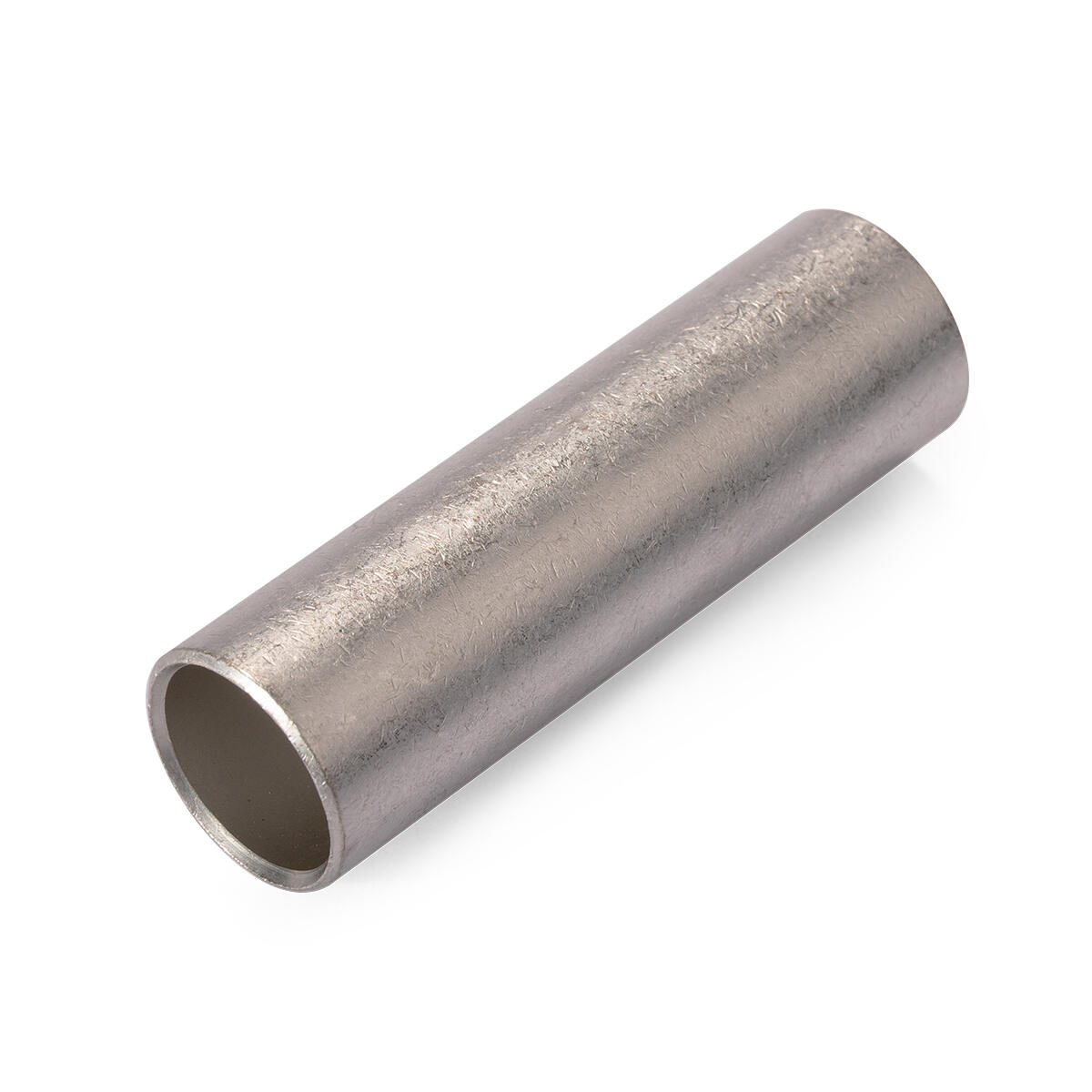

ГМЛ 70-13 (КВТ) 53 16 13
ГМЛ 95-15 (КВТ) 67 19 15
ГМЛ 120-17 (КВТ) 67 22 17
ГМЛ 150-19 (КВТ) 67 25 19
ГМЛ 185-21 (КВТ) 75 27 21
ГМЛ 240-24 (КВТ) 75 32 24
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
ГМЛ 1.5-1.8 (КВТ)
10
1.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 2.5-2.6 (КВТ)
10
2.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 4-3 (КВТ)
10
4
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 6-4 (КВТ)
10
6
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 10-5 (КВТ)
10
10
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 16-6 (КВТ)
10
16
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 25-7 (КВТ)
10
25
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 25-8 (КВТ)
10
25
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 35-9 (КВТ)
10
35
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 50-11 (КВТ)
10
50
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 70-13 (КВТ)
10
70
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 95-15 (КВТ)
10
95
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 120-17 (КВТ)
10
120
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 150-19 (КВТ)
10
150
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 185-21 (КВТ)
10
185
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
ГМЛ 240-24 (КВТ)
10
240
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
