Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

тип:

РПИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
  • Материал изоляции: самозатухающий нейлон. Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • полностью изолированная конструкция
    • исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
  • Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
  • Опрессовка проводника поверх изолирующего корпуса
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 100
шт
5.03
РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 100
шт
5.04
РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) 100
шт
6.17
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355799 10 11.5 1.5 0.088 0.000173
РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355829 9 11 1.7 0.096 0.000168
РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355850 13 11 1.6 0.13 0.000229
SKU товарные позиции Цвет изоляции L (мм) B (мм) S (мм) d₁ (мм)
РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 21.8 6.6 0.4 1.7
РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 21.8 6.6 0.4 2.3
РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) 23.4 6.6 0.4 3.4
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ)
Easy Entry
0.4
0.5/ 0.75/ 1.0/ 1.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
красный
опрессовка

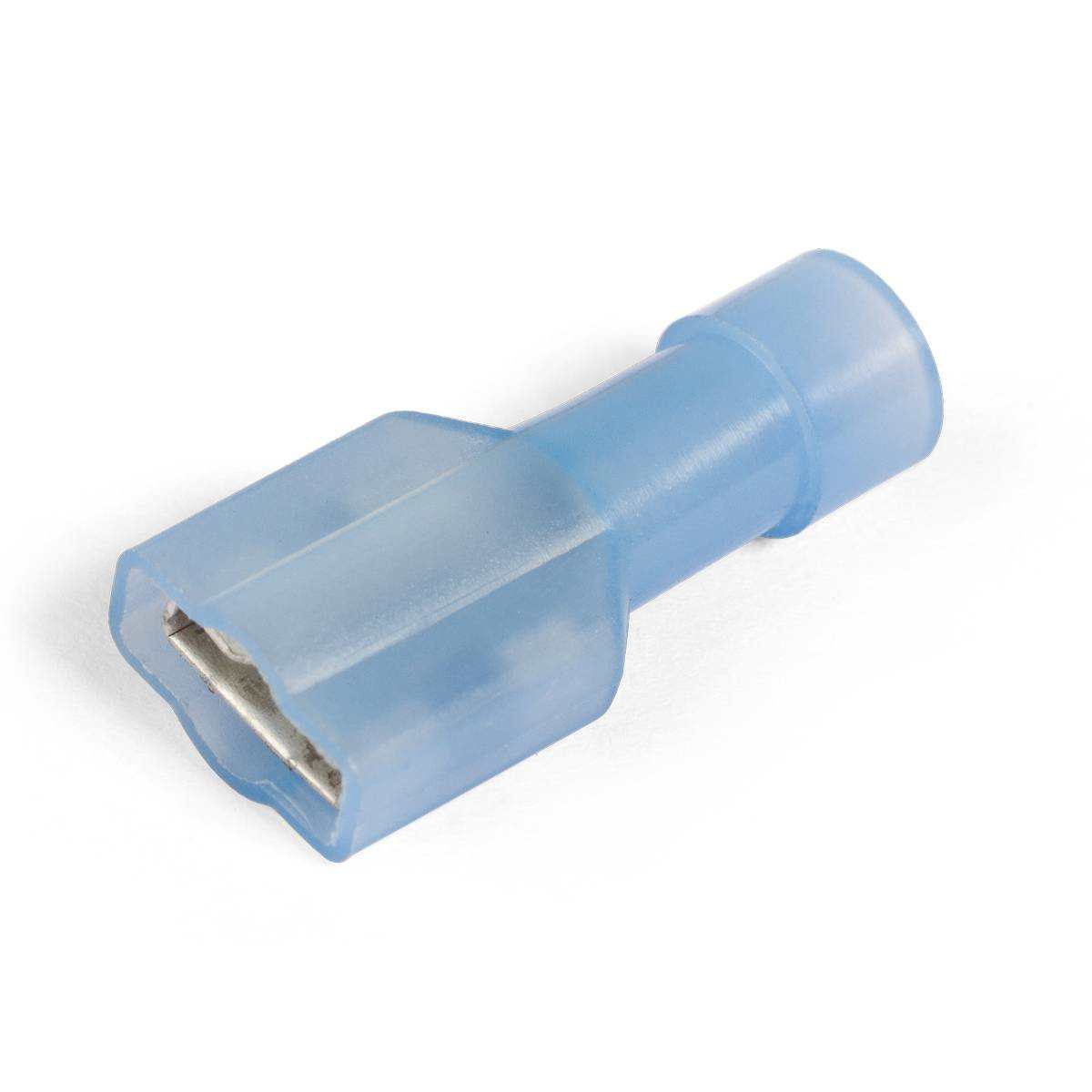

РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ)
Easy Entry
0.4
1.5/ 2.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
синий
опрессовка

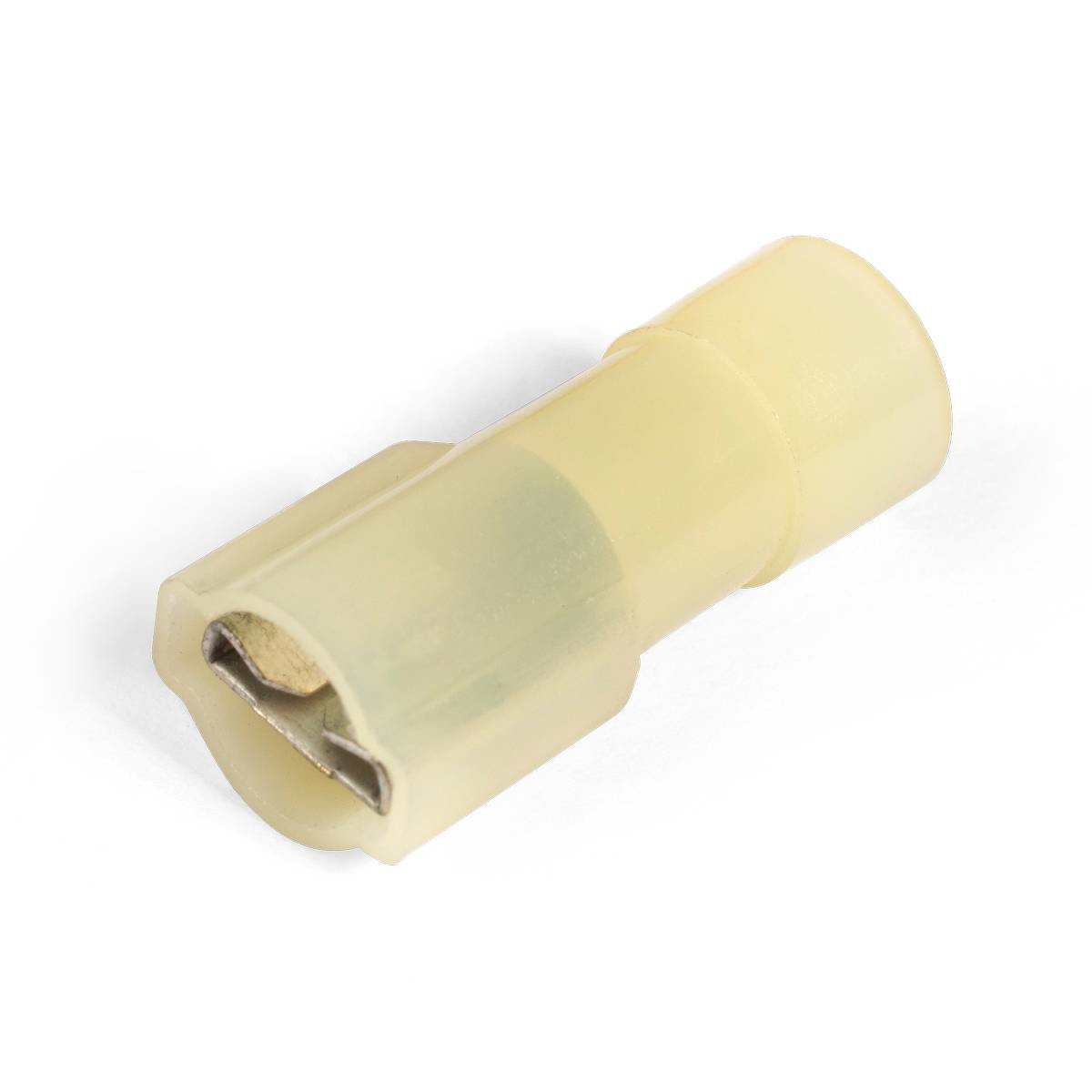

РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ)
Easy Entry
0.4
4/ 6
3/ 4/ 5/ 6
латунь
гальваническое лужение
желтый
опрессовка
